АВТОАС-ЭКСПРЕСС 2МКЗ (Базовый комплект)

Купить в 1 клик
АВТОАС-ЭКСПРЕСС 2М Осциллографическая USB-приставка для оперативной диагностики системы зажигания автомобильных двигателей.
Описание
Характеристики
Отзывы
Описание

"АВТОАС-ЭКСПРЕСС 2М" - осциллографическая USB-приставка для оперативной диагностики системы зажигания автомобильных двигателей, включая системы со сдвоенными и индивидуальными катушками, а также датчиков и исполнительных механизмов системы управления двигателем. "АВТОАС-ЭКСПРЕСС 2М" может использоваться с ноутбуком, нетбуком, планшетом или настольным компьютером под управлением ОС Windows XP / Vista / 7 / 8 / 10.

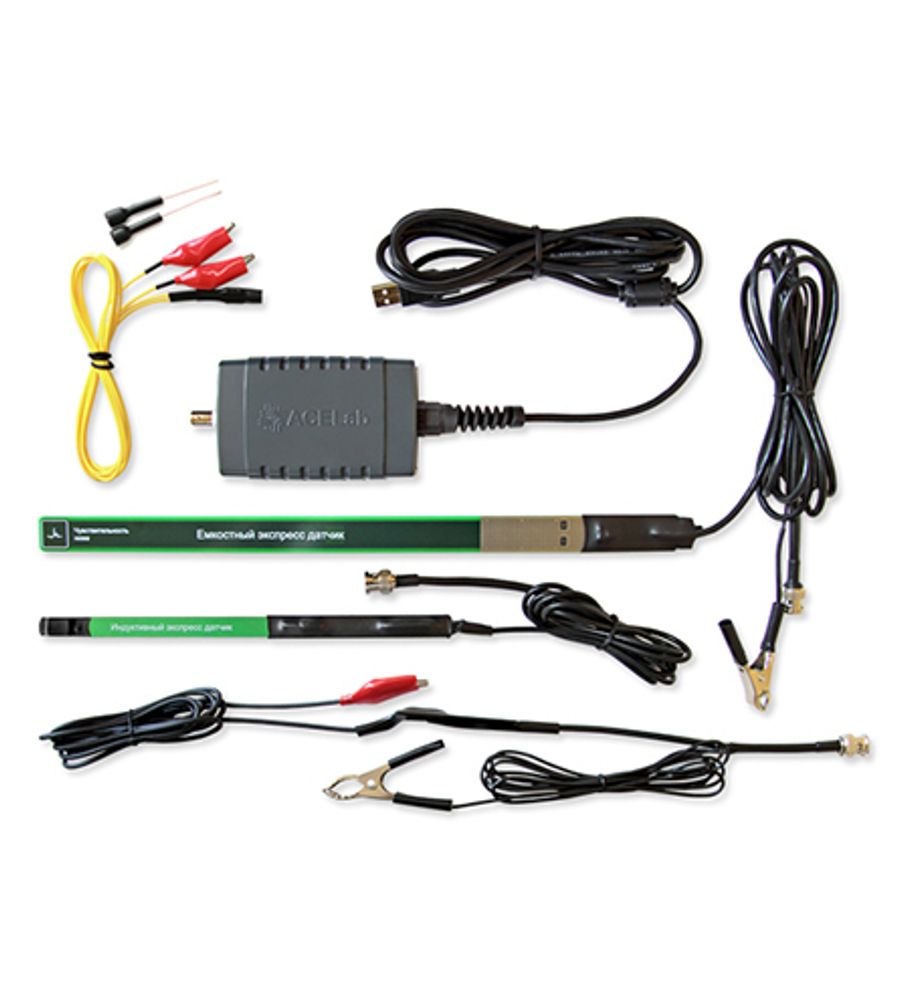

комплект "АВТОАС-ЭКСПРЕСС 2М"


Комплект поставки компьютерной USB-приставки "АВТОАС-ЭКСПРЕСС 2МКЗ":

• USB-приставка "АВТОАС-ЭКСПРЕСС 2МКЗ" – 1 шт.
• Емкостный экспресс датчик – 1 шт.
• Индуктивный экспресс датчик – 1 шт.
• Щуп-делитель напряжения – 2 шт.
• Провод заземления - 1 шт.
• Игольчатый адаптер – 4 шт.
• Инсталляционный CD диск – 1 шт.
• Паспорт устройства – 1шт.
• Гарантийный талон
• Упаковка.

Дополнительно поставляются:
• Датчик давления в цилиндре "ДДЦ 16 БАР" для контроля механической части ДВС

• Датчик абсолютного давления «ДАД 2 БАР»
• Активный экспресс датчик зажигания для контроля сигналов зажигания и электрических сигналов в низковольтных цепях ДВС.

• Акселерометр «SENSOR ± 3g» Для диагностирования поршневых ДВС, путем оценки равномерности работы цилиндров.

• Кабель «Сумматор 4+2» NEW! Для одновременной регистрации сигналов управления форсунками топливоподачи или сигналов первичной цепи зажигания индивидуальных катушек (ИКЗ) в двигателях с числом цилиндров от 3 до 6. В комплект входит игольчатый адаптер 2 шт.

Осциллографическая USB-приставка "АВТОАС-ЭКСПРЕСС 2" предназначена для использования на станциях технического обслуживания, в автохозяйствах, владельцами автомобилей.

Поиск неисправностей осуществляется методом визуального контроля формы сигнала искрового разряда отображаемого на мониторе компьютера, к которому подключена USB-приставка "АВТОАС-ЭКСПРЕСС 2". Сигналы снимаются бесконтактно, в непосредственной близости от катушек зажигания, а так же возле проводов первичной и вторичной цепей зажигания. Для съема сигналов используются емкостный и индуктивный экспресс-датчики из комплекта поставки USB-приставки.

Работа с "АВТОАС-ЭКСПРЕСС 2М" максимально проста и автоматизирована, что позволяет диагносту сосредоточиться на поиске неисправности автомобиля и не тратить время на сложное подключение и управление программой, как в случае использования мотор-тестеров или специализированных автомобильных осциллографов. Программа "АВТОАС-ЭКСПРЕСС 2М" не требует настройки, обеспечивает автоматическую синхронизацию сигнала и автоматический выбор диапазона как с индуктивным, так и с емкостным экспресс-датчиком. При смене датчиков "АВТОАС-ЭКСПРЕСС 2М" непрерывно работает без перенастройки, самостоятельно контролирует состояние соединения с компьютером по USB. Программа позволяет сохранять снятые сигналы в файл для последующего просмотра и ведения базы эталонных сигналов.

Ознакомиться с работой компьютерной приставки «АВТОАС-ЭКСПРЕСС 2М» можно скачав программу, а также архив с файлами зарегистрированных сигналов. Для просмотра сохраненных сигналов подключение USB-приставки к компьютеру не требуется.

Съем сигнала вторичной цепи зажигания автомобиля Subaru
Сигнал вторичной цепи зажигания


Диагностика других систем двигателя

В комплект поставки "АВТОАС-ЭКСПРЕСС 2М" включен щуп-делитель напряжения. Щуп позволяет регистрировать форму электрических сигналов в диапазоне от -20 до + 160В. Входное сопротивление щупа 1МОм. С помощью этого щупа можно контролировать и выходной сигнал датчика кислорода, и сигналы первичной цепи зажигания.

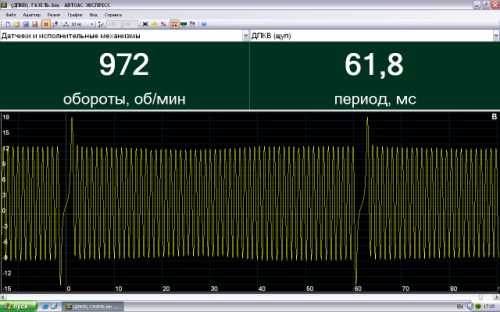

Режим "Датчики и ИМ, ДПКВ".
Режим "Датчики и ИМ, ДПДЗ".
Режим "Датчики и ИМ. ДМРВ/МАР". Сигнал ДМРВ.

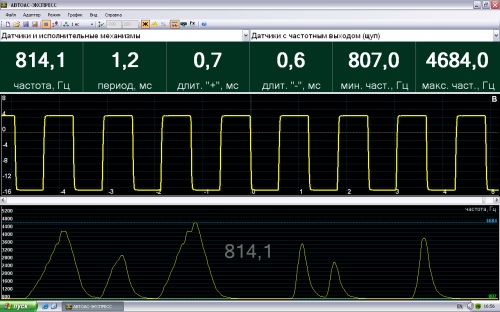

Режим "Датчики и ИМ, Датчик с частотным выходом".
Режим "Датчики и ИМ, Датчик кислорода".

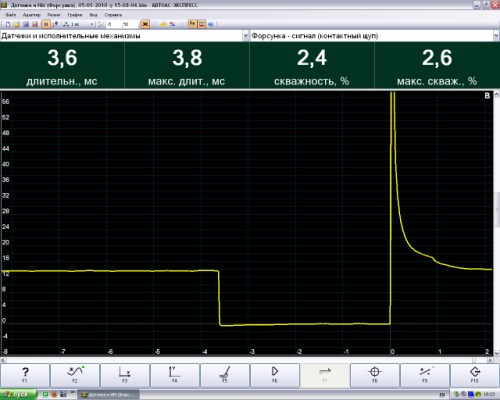

Режим "Датчики и ИМ, Форсунка".
Режим "Датчики и ИМ, Форсунка".
Внизу график изменения длительности сигнала управления форсункой.
Режим "Датчики и ИМ, РХХ".
Режим "Первичная цепь контактной системы зажигания".
Режим "Самописец".
Пример записи сигнала "Тульского" пьезо-датчика в режиме стартерной прокрутки двигателя.
"АВТОАС-ЭКСПРЕСС 2М" не требует дополнительного усиления сигнала.


"АВТОАС-ЭКСПРЕСС 2М" так же позволяет контролировать работу ряда других систем двигателя. Например, бесконтактным способом можно оценить длительность импульсов впрыска форсунок и проверить исправность выпрямительных диодов генератора.

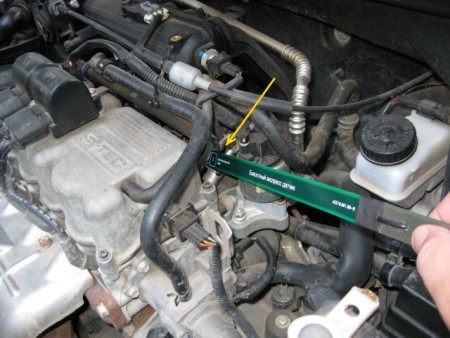

Контроль длительности импульсов впрыска форсунки
Сигнал импульса впрыска форсунки

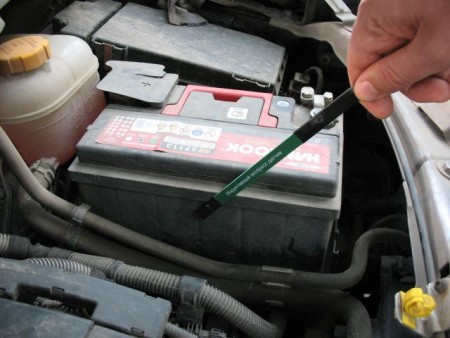

Проверка исправности выпрямительных диодов генератора

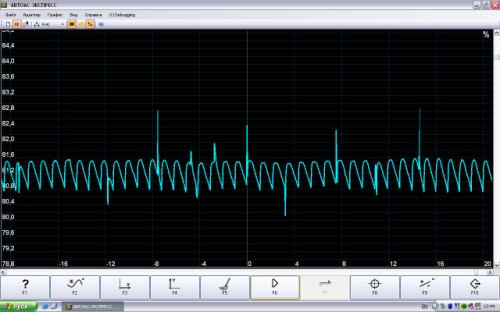

Сигнал диодов генератора


В базовый комплект «Автоас-Экспресс 2М» дополнительно входит кабель «Сумматор сигналов 1+1». Сумматор предназначен для контроля установки фаз ГРМ двигателей с индуктивным ДПКВ и ДПРВ (на базе датчика Холла) с импульсным выходом.

Контроль сигнала ДПКВ + ДПРВ, снятого с помощью кабеля "Сумматор сигналов 1+1"
