ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Материал корпуса |
Металл |
|
Блок управления |
Светодиодный |
|
Язык меню |
- |
|
Ультразвуковая ванна |
Отдельно стоящая |
|
Материал колб |
Стекло |
|
Количество диагностируемых форсунок |
4 |
|
Питание |
220В, 50Гц |
|
Потребляемая мощность |
450 Вт |
|
Мощность ультразвуковой ванны |
100 Вт |
|
Имитация числа оборотов в минуту |
1-9990 об. /мин. |
|
Точность установки числа оборотов |
Шаг: 10 об. /мин. |
|
Ширина импульса |
1 - 25 мс |
|
Временной диапазон |
1-9999 секунд |
|
Давление тестирующей жидкости |
0 - 0,65 МПа |
|
Точность установки давления |
0,004 МПа |
|
Объем бака |
4700 мл |
|
Размеры |
400*410*540 мм |
|
Вес |
18 кг |
|
|

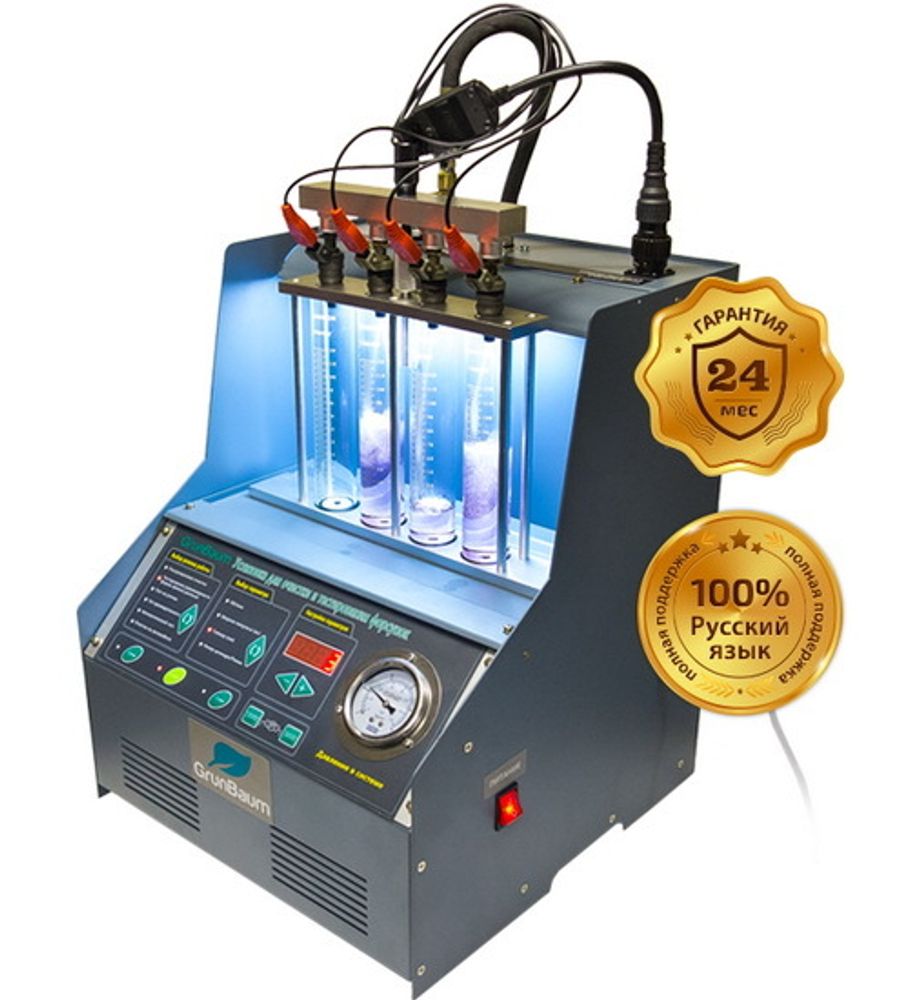

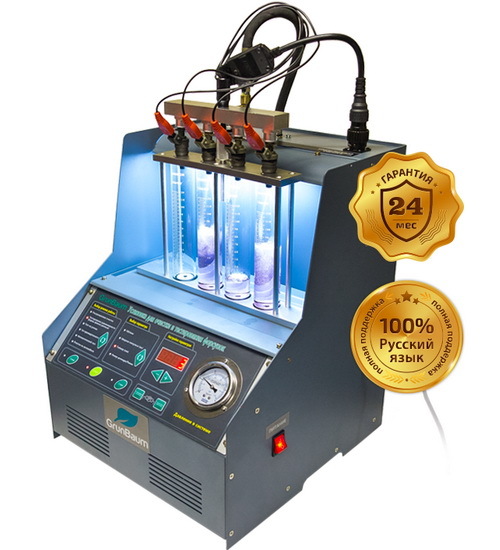

GrunBaum INJ4000- стенд для проверки и ультразвуковой очистки форсунок инжекторных двигателей. Используется для диагностики состояния и восстановления работоспособности большинства видов форсунок для инжекторных двигателей.
Установка выполнена в настольном варианте и позволяет производить тестирование до 4-х форсунок одновременно. Комплект адаптеров включает только самые распространенные, в него не входят адаптеры для форсунок с боковой подачей топлива. Конструкция топливной рампы позволяет, при необходимости, докупить и использовать остальные типы адаптеров.
Установка имеет программное обеспечение и комплект переходников для возможности жидкостной очистки топливной системы автомобиля.
Отличительные особенности:
• Моделирование РЕАЛЬНЫХ параметров работы двигателя в процессе испытаний, в соответствии с особенностями конкретной системы управления двигателем (диапазон числа оборотов: 1-9990 об/мин, давление топлива 0-6,5 бар, время впрыска 1-25мс);
• Шторка-жалюзи помогает содержать тестовую часть в чистоте и предохраняет от повреждений
• Выдвижная полка – удобный доступ к ультразвуковой ванне;
• Имитация динамических режимов работы двигателя – режимы “AUTO1, AUTO 2, AUTO 3”
• Конструкция топливной рампы позволяет работать с любыми форсунками – как с верхним, так и с боковым подводом топлива, в том числе и с новейшими типами (GDI, HPI, FSI);
• Подсветка мерных стаканов люминесцентной лампой для удобства оценки результатов испытаний;
• Автоматизированный слив тестовой жидкости из мерных колб в исходную емкость при помощи кнопки “Drain”.
• Адаптивное управление током в соответствии с сопротивлением электрической обмотки форсунок. Отсутствует необходимость выяснять на какое рабочее напряжение - 3В или 12В рассчитаны форсунки.
Комплектация:
1. Основной блок установки (GrunBaum INJ4000).
2. УЗ ванна.
3. Ложемент в уз-ванну для установки форсунок.
4. Топливная рампа.
5. Винты для крепления рампы (2 набора по 2 шт.).
6. Адаптер для форсунок с верхней подачей топлива, крупная резьба (4 шт.).
7. Адаптер для форсунок с верхней подачей топлива, мелкая резьба (4 шт.).
8. Адаптер для форсунок с верхней подачей топлива, d=10,5 мм (4 шт.).
9. Адаптер для обратной промывки форсунок с верхней подачей, d=16,2 мм (4 шт.).
10. Заглушки (3 шт.).
11. Переходник для подключения к форсункам (2 набора по 10 шт.).
12. Адаптер Buick (4 шт.)
13. Уплотнительное кольцо O-ring (Φ15*2.65), (4 шт.).
14. Уплотнительное кольцо O-ring (Φ7.1*2.65), (4 шт.).
15. Кабель питания 220 В.
16. Инструкция пользователя.
17. Спецификации комплекта поставки.
18. Кейс.
