Платформенный стапель SIVER E-110

Купить в 1 клик

Платформенный стапель SIVER (Сивер) E-110 (платформа с автоподъемом, 1 силовое устройство D10, 1 пневмогидрав. насос, зажимы 4 шт., комплект оснастки JTC 2005, трапы)

Описание
Характеристики
Отзывы
Описание

Описание

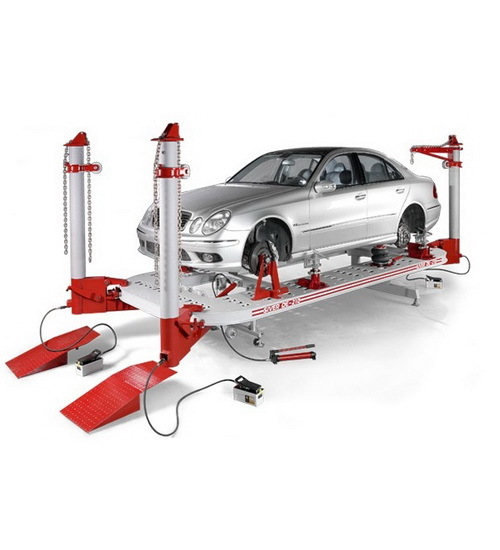

Стапель SIVER E имеет классическую американскую конструкцию с большой платформой и силовыми устройствами башенного типа. SIVER E позволит выполнить кузовной ремонт любой сложности легкового или небольшого коммерческого автомобиля быстро и с комфортом.

Siver E_2.jpg

Платформа





Большое количество отверстий в платформе позволяет закреплять большое кол-во спецоснастки. Размер и расположение отверстий подобрано так, чтобы можно было закрепить любой автомобиль.

Платформа изготавливается из листового металла. Внутренние усилители обеспечивают необходимую жесткость



Длина 5138 мм

Ширина 2112 мм

Детали платформы мы вырезаем из цельного листа металла, используя плазморез MESSER

Подъемный механизм

Механизм автоподъема значительно облегчает установку автомобиля на стапель.


Платформа, оснащенная подъемным механизмом, наклоняется в одну сторону, образуя угол в 15°, для более удобного въезда автомобиля на стапель.


Далее подъемный механизм поднимает платформу с автомобилем до их горизонтального расположения.


Между платформой и полом остается зазор для обеспечения безопасности.


Высота расположения платформы в ее рабочем состоянии позволит проводить кузовные работы в удобном положении тела.

Силовое устройство







Каждое силовое устройство перемещается непосредственно по раме, образуя рабочую зону в 360°. Перемещение силового устройства не занимает много времени, не требует приложения больших усилий.

Силовое устройство - башенного типа. Обеспечивает постоянное усилие и направление вытяжки.

Большое количество посадочных отверстий в раме позволяет установить силовое устройство максимально близко к месту ремонта. Башня перемещается вокруг платформы без демонтажа.

Шаг размещения – 178 мм

Кол-во позиций (отверстий) -


Два силовых устройства позволяют легко и быстро организовать противовектор тяги










Оригинальный роликовый механизм позволяет без усилия перемещать силовое устройство вокруг платформы без снятия.

Устройство быстрой фиксации позволяет быстро фиксировать силовое устройство. Нет необходимости в использовании ручного инструмента.

Два зубца на фиксаторе уменьшают нагрузку на платформу, и более надежно фиксируют силовое устройство.

Ролик для регулировки высоты установки цепи надежно фиксируется в проточенной канавке на силовом устройстве.

Для исключения перекручивания цепи – верхний фиксатор сделан поворотным

Универсальные захваты

Универсальные захваты за отбортовку легко регулируются по длине и ширине автомобиля. Ассиметричное основание позволяет прикладывать большие усилия к повреджденным силовым элементам.




Вытяжка порога вбок без снятия захвата. Просто выньте болты крепления основания захвата к платформе, и захват будет скользить вместе с выправляемым порогом.

Множество адаптеров для автомобилей без отбортовки порогов. Все адаптеры крепятся к универсальным захватам, в том числе и для рамных автомобилей.

 Аксессуары в комплекте




Два упора под колеса, позволят безопасно закатить и поднять автомобиль на платформе.

Ролик для направления усилия вытяжки вниз, так же устанавливается в отверстия платформы и надежно фиксируется болтовым соединением.



Фиксатор цепи для дополнительной фиксации автомобиля при вытяжке силовых элементов автомобиля.

Комплект спецоснастки SIVER MAXI включает все необходимые зажимы для начала работы.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





SIVER Е-110

SIVER Е-210

Длина платформы, мм

5138

Длина платформы с силовыми устройствами, max, мм

6288

Ширина платформы, мм

2112

Ширина платформы с силовыми устройствами, max, мм

3262

Габаритная высота, max, мм

2828

Масса в сборке, кг

1730

1950

Грузоподъёмность, кг

3500

Рабочая высота платформы, мм

720

Количество силовых устройств, шт.

1

2

Максимальное усилие на крюке силового устройства, т

10

10/10

Привод подъёмного и силового устройства

гидравлический

Ход штока, мм

226

Давление воздуха (бар)

7



КОМПЛЕКИТАЦИЯ





SIVER E-110

SIVER E-210

Платформа в сборе (с гидравликой)

1 шт.

1 шт.

Силовое устройство 10 т.

1 шт.

2 шт.

Пневмогидравлический насос

1 шт.

2 шт.

Стойки крепления автомобиля с зажимами

4 шт.

4 шт.

Трапы

2 шт.

2 шт.

Комплект оснастки:

1. Ящик - 1 шт.

2. Цепь 8Р107 – 1 шт.

3. Фиксатор C903 – 1 шт.

4. Зажим C101 – 1 шт.

5. Зажим С102NN – 1 шт.

6. Зажим С302 – 1 шт.

7. Зажим С601N – 1 шт.

8. Захват с насадками YC105 – 1 шт.

1. Ящик - 1 шт.

2. Цепь 8Р107 – 2 шт.

3. Фиксатор C903 – 1 шт.

4. Зажим C101 – 1 шт.

5. Зажим С102NN – 1 шт.

6. Зажим С302 – 1 шт.

7. Зажим С601N – 1 шт.

8. Захват с насадками YC105 – 1 шт.

Характеристики
Бренд
Сивер
