Комплект изделий для очистки и проверки искровых свечей зажигания модели Э-203 предназначен для технического обслуживания перед диагностированием и диагностирования во время эксплуатации искровых свечей зажигания двигателей внутреннего сгорания с резьбой на корпусе М14х1,25 и длиной резьбой части от 12 до 19 мм.

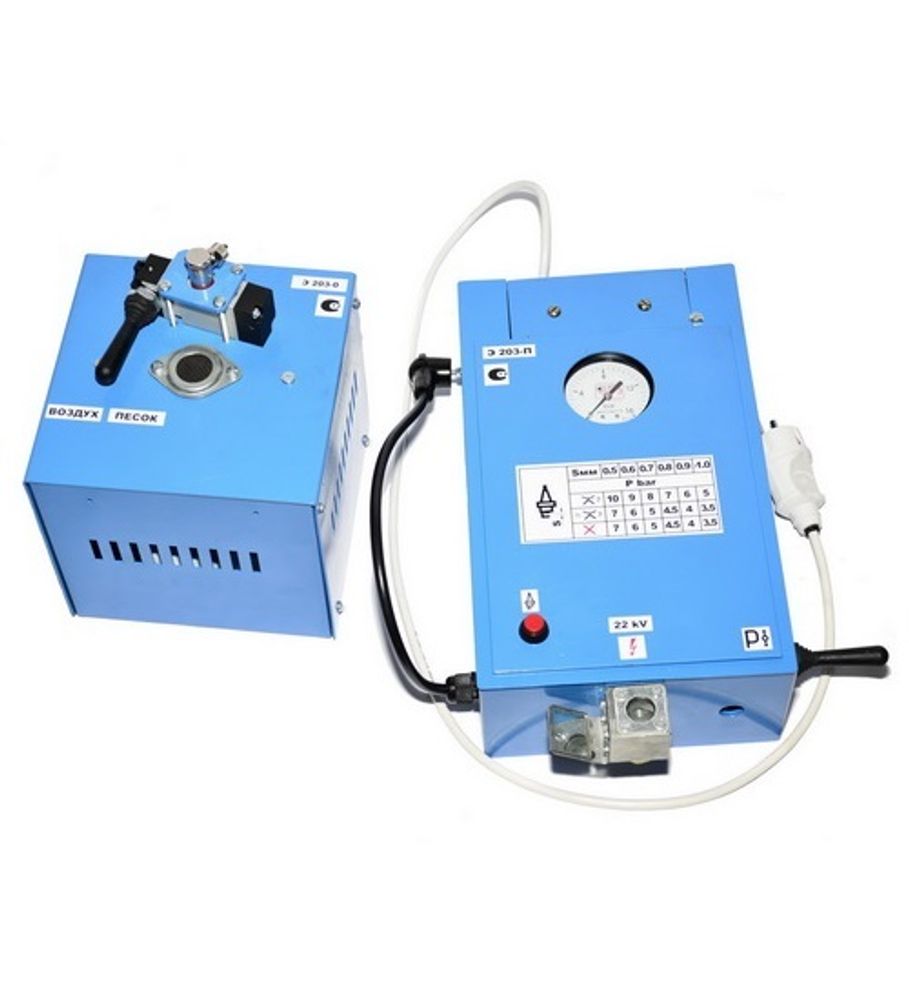

Комплект состоит из двух приборов:
Э203-О - прибор для очистки свечей зажигания. Обеспечивает удаление нагара и других загрязнений на корпусе, тепловом конусе изолятора и электродах свечи при помощи пескоструйной очистки и продувки сжатым воздухом. Для очистки применяется формовочный кварцевый песок с размером зерна 0,14-0,18 мм. Подключается к сети сжатого воздуха.
Э203-П- прибор для проверки искровых свечей зажигания. Обеспечивает контроль и регулирование зазоров между электродами свечей, испытания свечей на герметичность и на бесперебойность искрообразования при заданном давлении в испытательной камере. Давление сжатого воздуха в камере зоздается с помощью пневмоусилителя. Контроль создаваемого давления - с помощью выпускного вентиля. Искрообразование инициируется встроенным источником высокого напряжения. Для удобства использования на панели прибора имеется таблица значений испытательного давления в зависимости от зазора между электродами свечи.
КОМПЛЕКТ ОБЕСПЕЧИВАЕТ:
• очистку песком нагара на корпусе, тепловом конусе изолятора и электродах свечи;
• сдув частиц песка после проведения очистки;
• контроль и регулирование зазоров между электродами свечей в диапазоне от 0,6 до 1 мм с интервалом через 0,1 мм;
• испытание свечей на бесперебойность искрообразования;
• испытание свечей на герметичность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон измерений давления, МПа (атм) | 0-1,6 (0-16) |
| Искровой промежуток контрольного разрядника, мм | 12 |
| Питание сжатым воздухом Э203-О, МПа (атм) | 0,6-0,8 (6-8) |
| Продолжительность очистки одной свечи от нагара, с | 10 |
| Расход сжатого воздуха, м3 /час | 6 |
| Электропитание Э203-П, В | 220 |
| Время непрерывной работы Э203-П, с | 30 |
| Габаритные размеры Э203-П/Э203-О, мм | 370х300х115/182х182х288 |
| Масса Э203-П/Э203, кг | 7/4 |
