Стапель ARS-22

Купить в 1 клик

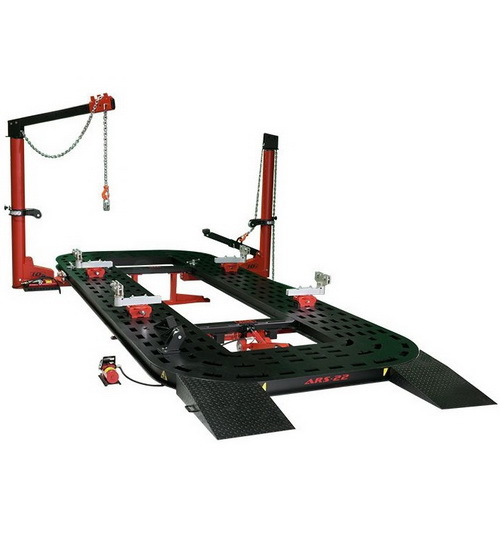

Стенд для кузовного ремонта автомобиля ARS-22.
Описание
Отзывы
Описание

AUTOSTAPEL серии ARS-20+ представляет собой новую серию в линейке платформенных стапелей серии ARS и предназначены для выполнения работ по восстановлению геометрии кузовов легковых автомобилей и коммерческого транспорта.

Стенды AUTOSTAPEL серии ARS-20+, построены на базе модифицированной платформы ARS 10 с увеличенной рабочей площадью. Габариты платформы стенда ARS 22 составляют 5840х2330х120 (мм).

Платформа изготовлена по принципу «сэндвич» панели, где между верхним и нижним листами из прочной стали собирается сотовая конструкция продольных, поперечных и диагональных ребер жесткости, обеспечивающих работу стенда на предельно высоких нагрузках на излом и кручение.

Для удобства эксплуатации и увеличения производительности, верхний лист платформы оснащён различными технологическими вырезами для фиксации цепей и дополнительной оснастки (подпятников гидравлических цилиндров, роликов для тяги вниз, струбцин). Для установки автомобиля на стапель стенд оборудован механизмом наклона платформы с гидравлическим приводом и механической лебёдкой.

Для фиксации автомобиля к платформе стенд укомплектован стойками фиксации автомобиля (СФА) и облегченными зажимами за отбортовку порогов. СФА позволяют эффективно и быстро устранить перекосы порогов и сопряженных элементов кузова, благодаря своей оригинальной конструкции и функциональной системе крепления к платформе с помощью клинового фиксатора. Зажимы за отбортовку порогов оснащены сменными, твердосплавными вставками, с возможностью регулировки глубины зацепа и обеспечивают надёжную фиксацию и удержание кузова на отрыв и сползание. С целью снижения веса оборудования, корпус зажимов изготовлен из высокопрочного алюминиевого сплава.

Стенд AUTOSTAPEL серии ARS-20+ комплектуется устройством для вывешивания и установки автомобиля в зажимы за отбортовку порогов.

Для создания максимальных тяговых усилий стенд комплектуется силовыми устройствами башенного типа с телескопическим толкателем и встроенным внутрь гидроцилиндром прямого действия. Силовое устройство способно свободно перемещаться вокруг платформы на роликовом механизме и крепиться в любой точке платформы с помощью резьбового фиксатора без лишних люфтов и зазоров, обеспечивая дополнительную жесткость в точке сопряжения с платформой. Оборудование изготовлено из прочной стали и имеет мощную и надежную конструкцию. Настенный перфорированный стенд, входящий в базовую комплектацию позволяет разместить зажимы и аксессуары в комфортном для сотрудника месте, не ограничивая перемещение в рабочей зоне.

Для повышения эффективности эксплуатации предусмотрен широкий ассортимент приспособлений для вытягивания и вспомогательного оборудования.

Идеально подходит для ремонта легковых автомашин, микроавтобусов и рамных автомобилей с повреждением любой сложности, весом до 3500 кг.

Уникальная, опорно-поворотная система фиксации обеспечивает быстрое и надёжное закрепление автомобиля к платформе с помощью клина.

Специально спроектированные силовые башни, легко перемещаются по всему периметру платформы и позволяют создать тяговое усилие в 10 тонн в любой точке платформы, на любой высоте. Силовые башни управляются пневмогидравлическими насосами, одна из которых комплектуется балкой для вытягивания крыши.

Наклонная платформа оснащена подъёмным устройством с гидравлическим приводом, которое облегчает установку повреждённого автомобиля. Возможна установка 2-х дополнительных силовых башен к имеющимся двум (в стандартной комплектации).

В силовых устройствах используются исключительно надёжная гидравлика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Грузоподъемность (кг)

3500

Габариты в упаковке, мм

5840х2330х350

Общий вес, кг

1980

КОМПЛЕКТАЦИЯ

Платформа, мм

5840x2330х120

Силовая башня, тяговое усилие 10 т.

2 шт.

Устройство для тяги вверх

1 шт.

Зажимы за отбортовку порогов 240 мм

4 шт.

Заездные аппарели

2 шт.

Опорно-поворотные стойки фиксации автомобиля

4 шт.

Цепь 3,5 м

2 шт.

Тяговый крюк

2 шт.

Фиксатор цепи С-образный

1 шт.

Зажим для вытягивания с короткими губками

1 шт.

Гидравлический насос

1 шт.

Пневмогидравлический насос

2 шт.

Клин фиксации стойки

4 шт.

Квадратный зажим с дополнительной точкой

1 шт.

Вытягивающий зажим-скоба, тяговое усилие 5 т.

1 шт.

Ролик тяги вниз для стендов серии ARS, EXPRESS

1 шт.

Противоткатные упоры

2 шт.

Устройство для установки автомобиля на стапель ARS11/12/BlackShark

Стенд перфорированный настенный 980х720, 15кр
