Описание

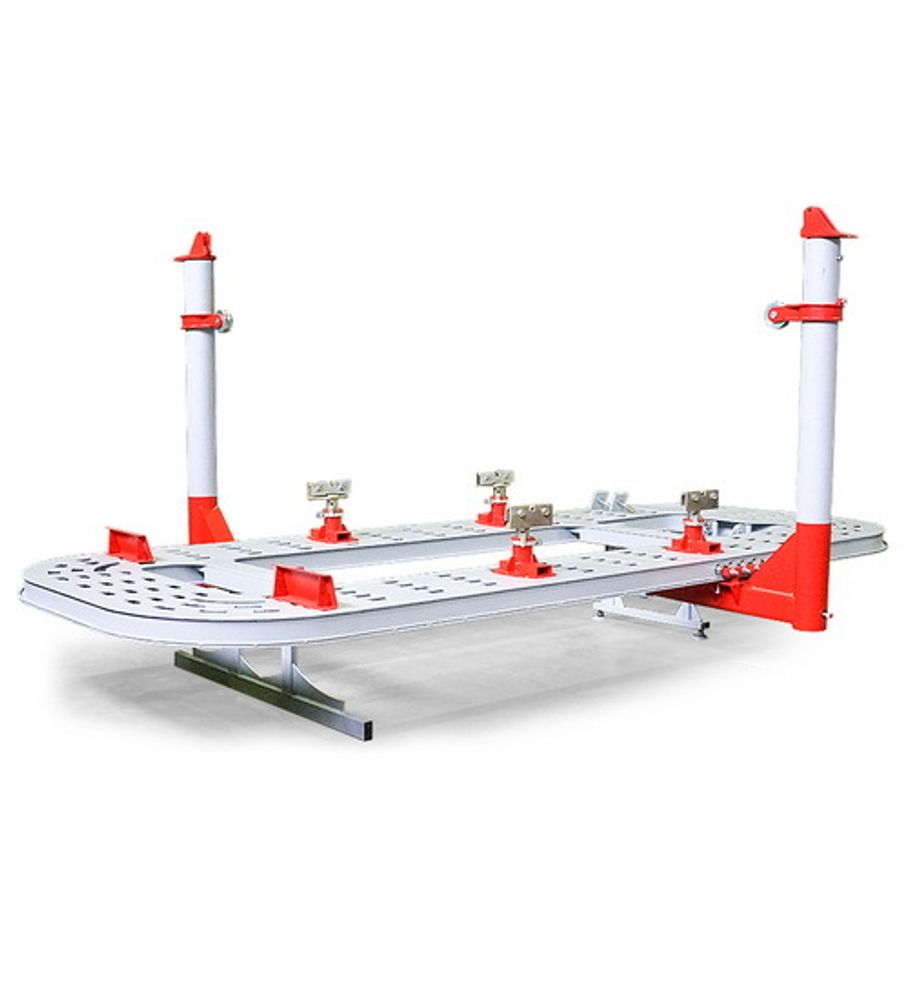

Рихтовочный стенд SIVER K предназначен для восстановления аварийных кузовов автомобилей. Оборудование имеет сертификат соответствия требованиям безопасности (C-RU.MT20.B.10011) и пожизненную гарантию на платформу.
Стапель имеет классическую американскую конструкцию с большой платформой и силовыми устройствами башенного типа. Просторная и широкая платформа 5,1 х 2,1 м позволяет закреплять широкую гамму автомобилей от малолитражек до внедорожников и легких грузовиков весом до 3000 кг. Платформа стапеля изготовлена из высокопрочного стального профиля. Толщина платформы 100 мм.
Стапель оснащен гидравлическим механизмом наклона платформы для быстрой и легкой установки автомобиля. Платформа имеет большое количество пазов для крепления в них фиксирующих зажимов, благодаря которым можно быстро и надежно закрепить кузов любой конструкции. Крепление автомобилей не имеющих отбортовки порогов происходит с помощью дополнительных адаптеров. Рабочая высота платформы 72 см обеспечивает легкий доступ к любой части автомобиля.
Стапель SIVER K комплектуется одним или двумя силовыми устройствами с усилием растяжения 10 тонн позволяющие быстро и эффективно прилагать усилия в различных направлениях, обеспечивают возможность работы с любой частью кузова в любых плоскостях
Силовые устройства оснащены прочными роликами и легко передвигаются по платформе вдоль периметра стенда по рельсовым направляющим и фиксируются в любой точке, создавая рабочую зону в 360°.
Фиксация башен производится в любом выбранном месте с помощью болтов сквозь отверстия в раме.
В комплект поставки включена стрела для направления усилия вытяжки вверх.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
SIVER К-110 MAXI |
SIVER К-210 MAXI |
|
|
Длина платформы, мм |
5138 |
|
|
Длина платформы с силовыми устройствами, max, мм |
6288 |
|
|
Ширина платформы, мм |
2112 |
|
|
Ширина платформы с силовыми устройствами, max, мм |
3262 |
|
|
Габаритная высота, max, мм |
2828 |
|
|
Масса в сборке, кг |
1730 |
1950 |
|
Грузоподъёмность, кг |
3500 |
|
|
Рабочая высота платформы, мм |
720 |
|
|
Количество силовых устройств, шт. |
1 |
2 |
|
Максимальное усилие на крюке силового устройства, т |
10 |
10/10 |
|
Привод подъёмного и силового устройства |
гидравлический |
|
|
Ход штока, мм |
226 |
|
|
Давление воздуха (бар) |
7 |
|
КОМПЛЕКИТАЦИЯ
|
|
SIVER К-110 MAXI |
SIVER К-210 MAXI |
|
Платформа в сборе (с гидравликой) |
1 шт. |
1 шт. |
|
Силовое устройство 10 т. |
1 шт. |
2 шт. |
|
Пневмогидравлический насос |
1 шт. |
2 шт. |
|
Стойки крепления автомобиля с зажимами |
4 шт. |
4 шт. |
|
Трапы |
2 шт. |
2 шт. |
|
Противооткатные упоры |
2 шт. |
2 шт. |
|
Блок для направления усилия вытяжки вниз |
1 шт. |
1 шт. |
|
Фиксатор цепи платформенный |
1 шт. |
1 шт. |
|
Стрела колонны силовогоустройства |
1 шт. |
1 шт. |
|
Подножка |
1 шт. |
1 шт. |
|
Гидравлический насос ручной |
1 шт. |
1 шт. |
|
Ручная лебедка |
1 шт. |
1 шт. |
|
Адаптер крепления лебедки |
1 шт. |
1 шт. |
|
Тележка для спецоснастки и аксессуаров |
1 шт. |
1 шт. |
|
Комплект оснастки: |
1. Ящик - 1 шт. 2. Цепь 2,7 м. – 1 шт. 3. Фиксатор цепи с пазами – 1 шт. 4. Зажим самозатягивающийся, 5т – 1 шт. 5. Зажим с кронштейном для поперечной правки, 3т – 1 шт. 6. Зажим малый, 3т – 1 шт. 7. Зажим широкий – 1 шт. 8. Зажим самозатягивающийся – 1 шт. 9. Крюк – 1 шт. 10. Захват за кузов – 1 шт. 11. Соединитель цепи – 1 шт. 12. Планка с отверстиями – 1 шт. 13. Струбцина – 1 шт. 14. Строп тестильный 1м – 1 шт. 15. Комплект для правки стоек амортизаторов – 1 шт. |
1. Ящик - 1 шт. 2. Цепь 2,7 м. – 2 шт. 3. Фиксатор цепи с пазами – 2 шт. 4. Зажим самозатягивающийся, 5т – 1 шт. 5. Зажим с кронштейном для поперечной правки, 3т – 1 шт. 6. Зажим малый, 3т – 1 шт. 7. Зажим широкий – 1 шт. 8. Зажим самозатягивающийся – 1 шт. 9. Крюк – 1 шт. 10. Захват за кузов – 1 шт. 11. Соединитель цепи – 1 шт. 12. Планка с отверстиями – 1 шт. 13. Струбцина – 1 шт. 14. Строп тестильный 1м – 1 шт. 15. Комплект для правки стоек амортизаторов – 1 шт. |
