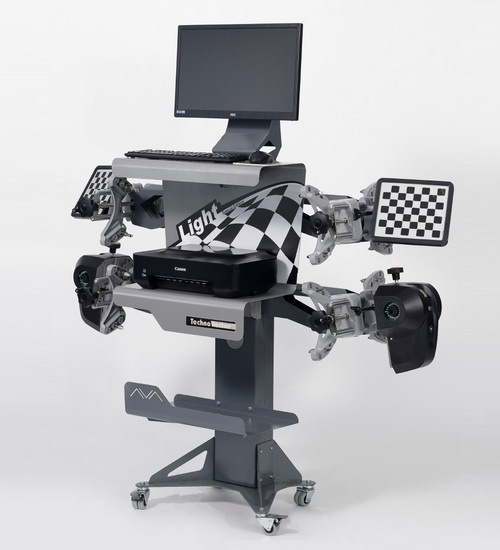

Стенд развал-схождения Техно Вектор 6202

Купить в 1 клик

Стенд развал-схождения Техно Вектор 6202 - 3D стенд без ограничений!

Описание
Характеристики
Отзывы
Описание


Описание Техно Вектор 6

Измерительные блок-камеры стенда Техно Вектор 6 FREE MOTION предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Отличительные особенности Техно Вектор 6:

• позволяет установку в небольших помещениях (нет ограничений по расстоянию между подъемником и фронтальной стеной);

• измерение и регулировка могут осуществляться на любой высоте подъемника;

• нет привязки к рабочему месту;

• не требует монтажа.

Ограничения существующих 3D стендов

Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.

Новинка компании Технокар - Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!

Принцип работы

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается, и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.


Установка стенда

Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры и стенд готов к работе на новом месте.

Компенсация биения дисков

Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.

Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей, так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

Стенд Техно вектора 6 содержат следующие основные элементы:

1. Компьютерная стойка:

• Эргономичная рабочая панель управления;

• Полноразмерная клавиатура;

• Беспроводной пульт управления;

• Современный, высокоскоростной процессор;

• Цветной широкоформатный монитор;

• Цветной струйный принтер;

• Программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся колесные адаптеры.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков

от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• Плоских мишеней с градиентным рисунком, покрытые защитным слоем;

• Прочного ударо-защищенного корпуса.


4. Вал с референсными мишенями.

Вал с пассивными отражателями без содержания электронных элементов, состоящие из:

• Вала для крепления мишеней;

• Плоских мишеней с градиентным рисунком покрытые защитным слоем;

• Прочного ударо-защищенного корпуса.

• Референсные мишени Техно Вектор 6 устанавливаются перед рабочим местом


5. Блок-камеры.

Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.


6. Программное обеспечение Вектор 3D:

• Операционная система - лицензионная Microsoft Windows.

• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.


• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.


• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.


• Программное обеспечение включает расширенную систему управления отчетами.



7. Комплект поставки.





Монитор

Блок камеры

Измерительные мишени




Компьютерная стойка

Электронный блок

Пульт ДУ

Вал с референсными мишенями





Калибровочное устройство

Комплект опор для калибровки

Комплект передних поворотных платформ

Стопор руля и упор для тормоза





Комплект колесных адаптеров

Кронштейны для колесных адаптеров

Два года гарантии

Бесплатное обновление ПО на весь срок службы оборудования



Наименование параметра

Диапазон измерений

Макс. погрешность измерений

Сред. статист. погрешность

Углы установки передних колес

Углы развала колес

±8º

±3'

±2'

Угол суммарного схождения передних колес

±5º

±3'

±2'

Угол продольного наклона шкворня

±19º

±8'

±5'

Угол поперечного наклона шкворня

±19º

±8'

±5'

Максимальный угол поворота колес

±45º

±10'

±5'

Углы установки задних колес

Углы развала колес

±8º

±3'

±2'

Угол суммарного схождения колес задней оси

±5º

±3'

±2'

Углы индивидуального схождения колес задней оси

±2,5º

±3'

±2'

Углы симметрии

Угол смещения передней оси

±2,5º

±3'

±2'

Угол смещения задней оси*

±2,5º

±3'

±2'

Угол движения

±2,5º

±3'

±2'

Угол отклонения геометрии оси*

±2,5º

±3'

±2'



НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ

Напряжение, В

220 ± 10%

Частота, Гц

50/60

Диапазон крепления колесного адаптера (захвата), дюймы

12 ÷ 24

Рабочая температура, °С

+10 ÷ +35

Потребляемая мощность, Вт

350

Объем, м3

1,7

Количество мест в упаковке

7



Характеристики
Бренд
ТехноВектор
