Стенд развал-схождения Техно Вектор 7 Т 7202 MC

Купить в 1 клик

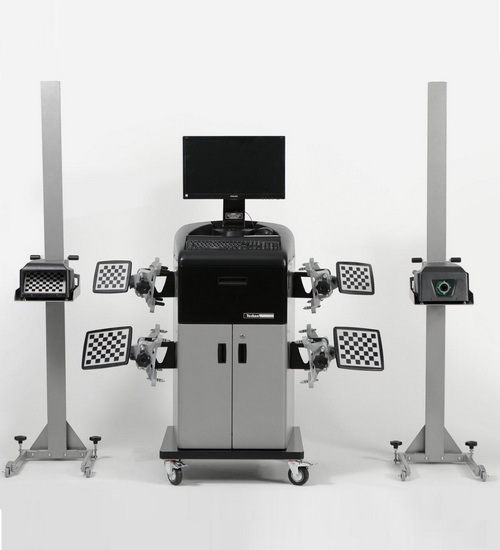

Стенд развал-схождения Техно Вектор 7 Т 7202 MC (Для работы на подъемнике или на яме)

Описание
Характеристики
Отзывы
Описание


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ СТЕНДА РАЗВАЛ-СХОЖДЕНИЯ ТЕХНО ВЕКТОР 7 MC

• Подходит для компактных помещений

• Может быть установлен практически на любом рабочем месте, на яме или подъемнике.

• Различные варианты кронштейнов крепления для ножничного и 4-х стоечного подъемника, а также вариант универсальных стоек для блоков-камер.


• Блоки камер устанавливаются на расстоянии 900 мм от передних поворотных платформ, таким образом стенд можно устанавливать практически вплотную к стене.

• Блоки камер имеют магнитное крепление, благодаря чему они надежно фиксируются и не смещаются при перемещении подъемника.

• Компактные мишени следующего поколения из легкого магниевого сплава значительно повышают удобство работы.

• Позволяет освободить рабочее место перемещением стенда на место хранения.

• Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7.

• Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.

• Техно Вектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.

ПРИБОР ОБЕСПЕЧИВАЕТ ИЗМЕРЕНИЕ СЛЕДУЮЩИХ ОСНОВНЫХ ПАРАМЕТРОВ:

для передней и задней оси:

• суммарный и индивидуальный углы схождения колес;

• угол развала колеса;

• углы смещения колес;

• углы симметрии осей.

для передней оси (управляемые колеса):

• угол продольного наклона оси поворота колеса;

• угол поперечного наклона оси поворота колеса.

ПРОГРАММНО-МАТЕМАТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ВЕКТОР

3D ВИЗУАЛИЗАЦИЯ

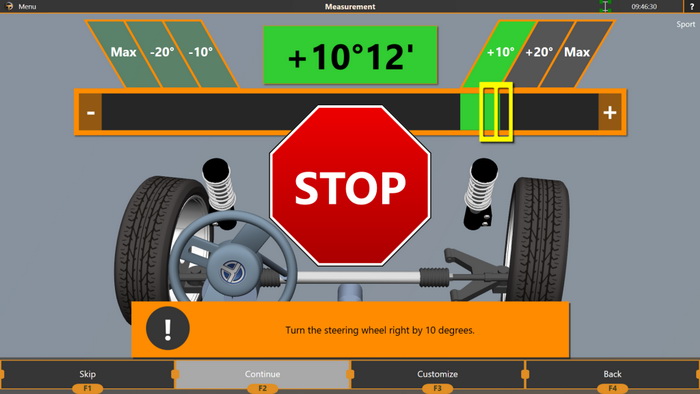

• 3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;

• Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;

• Вся информация на экране обновляется в режиме реального времени;

• При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;

• Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.

СОВЕРШЕННЫЕ ТЕХНОЛОГИИ


• Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;

• Обнаружение частично заслонённых мишеней*;

• Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;

• Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.

• Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;

• Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;

• Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;

* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна

** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9

ИЗМЕРЕНИЯ


• Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;

• Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;

• Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;

• Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;

• Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.

* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.

ИНТУИТИВНЫЙ И НАСТРАИВАЕМЫЙ ПОРЯДОК РАБОТЫ

• Простая работа с программой: используются только 4 кнопки в нижней части экрана;

• Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;

• Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;

• Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;

• Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.

• Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;

• Большое количество настроек, позволяющих настроить поведение стенда "под себя".

Например:

* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.

* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;

* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);

* Многие другие настройки для тонкой настройки основных рабочих режимов программы;

БАЗА ДАННЫХ

• Содержит более 40000 моделей автомобилей;

• Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;

• Пожизненные бесплатные обновления базы данных;

• Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных Техно Вектор)

ПРОЧИЕ ВОЗМОЖНОСТИ

• Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.

• Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных

• Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"

• Поддержка ASA Network

Комплект поставки:

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

Блоки камер

2

Компьютерная стойка

1

Электронный блок

1

Мишени с градиентным рисунком

4

Самоцентрирующийся колесный адаптер (захват)

4

Стопор руля

1

Упор для тормоза

1

Поворотная платформа

2

Приемник пульта дистанционного управления

1

Пульт дистанционного управления

1

Руководство по эксплуатации

1



Наименование параметра

Диапазон измерений

Макс. погрешность измерений

Сред. статист. погрешность

Углы установки передних колес

Углы развала колес

±8º

±3'

±2'

Угол суммарного схождения передних колес

±5º

±3'

±2'

Угол продольного наклона шкворня

±19º

±8'

±5'

Угол поперечного наклона шкворня

±19º

±8'

±5'

Максимальный угол поворота колес

±45º

±10'

±5'

Углы установки задних колес

Углы развала колес

±8º

±3'

±2'

Угол суммарного схождения колес задней оси

±5º

±3'

±2'

Углы индивидуального схождения колес задней оси

±2,5º

±3'

±2'

Углы симметрии

Угол смещения передней (управляемой) оси

±2,5º

±3'

±2'

Угол смещения задней (не управляемой) оси

±2,5º

±3'

±2'

Угол движения

±2,5º

±3'

±2'

Угол отклонения геометрии оси*

±2,5º

±3'

±2'



НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ

Напряжение, В

220 ± 10%

Частота, Гц

50/60

Диапазон крепления колесного адаптера (захвата), дюймы

12 ÷ 24

Рабочая температура, °С

+10 ÷ +35

Потребляемая мощность, Вт

350
