Грузовой стенд развал-схождения Техно Вектор 7 Truck 7204 HTS6

Купить в 1 клик
Стенд сход-развал 3D для грузовых автомобилей Техно Вектор 7 Truck 7204 HTS6
Описание
Характеристики
Отзывы
Описание


Описание Техно Вектор 7 Truck

Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер, и плоских мишеней с градиентным рисунком.

Отличительные особенности Техно Вектор 7 для грузовиков:

• Измерение контрольных точек рамы автомобиля для определения центральной линии;

• Измерение автомобилей с базой до 16 метров;

• Возможность организовать сквозной проезд.

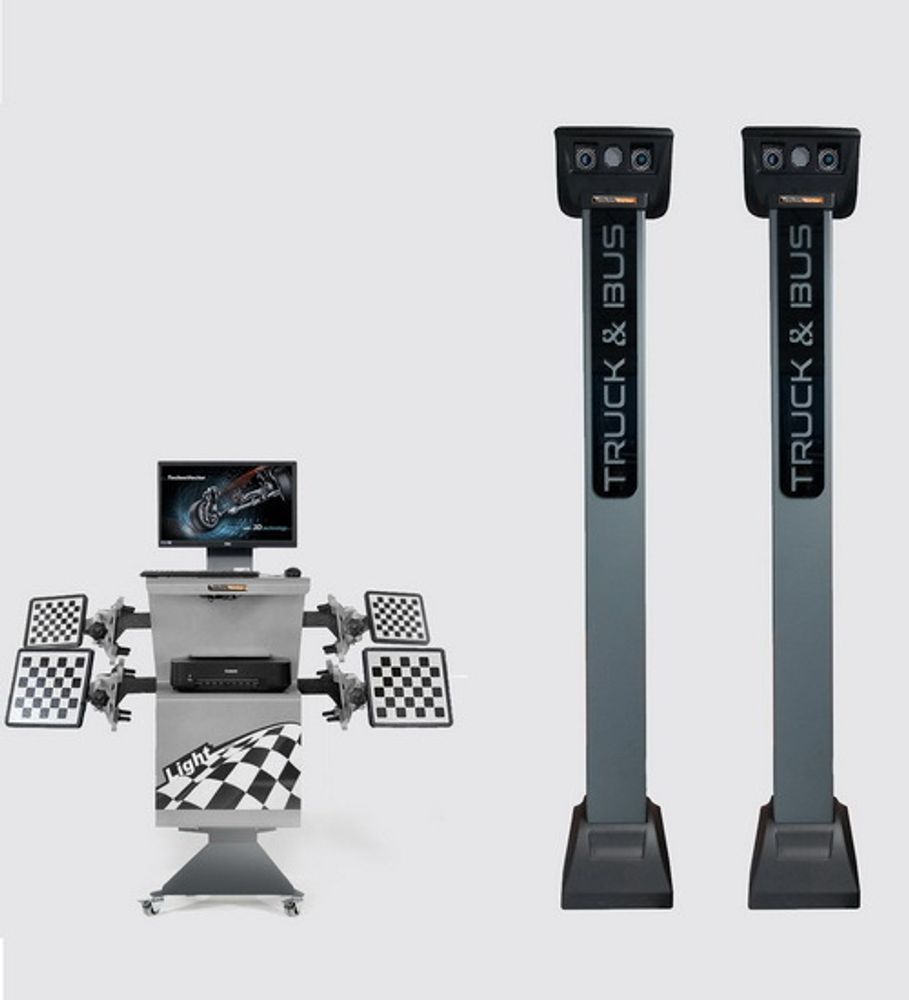

Стенды содержат следующие основные элементы:

1. Компьютерная стойка:

• Эргономичная рабочая панель управления;

• Полноразмерная клавиатура;

• Беспроводной пульт управления;

• Современный, высокопроизводительный процессор;

• 21,5 дюймов LCD цветной широкоформатный монитор;

• Цветной струйный принтер;

• Программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся захваты колес.

Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.

3. Мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• Плоских мишеней с градиентным рисунком, покрытым защитным слоем;

• Прочного ударо-защищенного корпуса.

4. Специальная мишень-щуп

Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

5. Система машинного зрения

• Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

• Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда.

• Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

6. Программное обеспечение Вектор 3D

• Операционная система - лицензионная Microsoft Windows 8.

• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

• Программное обеспечение включает расширенную систему управления отчетами.

7. Комплект вспомогательных устройств и приспособлений.

Наименование параметра

Диапазон измерений

Макс. погрешность измерений

Сред. статист. погрешность

Углы установки передних колес

Углы развала колес

±8º

±3'

±2'

Угол суммарного схождения передних колес

±5º

±3'

±2'

Угол продольного наклона шкворня

±19º

±8'

±5'

Угол поперечного наклона шкворня

±19º

±8'

±5'

Максимальный угол поворота колес

±45º

±10'

±5'

Углы установки задних колес

Углы развала колес

±8º

±3'

±2'

Угол суммарного схождения колес задней оси

±5º

±3'

±2'

Углы симметрии

Угол смещения передней (управляемой) оси

±2,5º

±3'

±2'

Угол смещения задней (не управляемой) оси

±2,5º

±3'

±2'

Угол движения

±2,5º

±3'

±2'

Угол отклонения геометрии оси*

±2,5º

±3'

±2'

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ

Напряжение, В

220 ± 10%

Частота, Гц

50/60

Диапазон крепления колесного адаптера (захвата), дюймы

12 ÷ 24

Рабочая температура, °С

+10 ÷ +35

Потребляемая мощность, Вт

350

Характеристики
Бренд
ТехноВектор
