Описание Техно Вектор 6

Измерительные блок-камеры стенда Техно Вектор 6 FREE MOTION предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Отличительные особенности Техно Вектор 6:

• позволяет установку в небольших помещениях (нет ограничений по расстоянию между подъемником и фронтальной стеной);

• измерение и регулировка могут осуществляться на любой высоте подъемника;

• нет привязки к рабочему месту;

• не требует монтажа.

Ограничения существующих 3D стендов

Не секрет, что монтаж любого 3D стенда накладывает ограничения на расстояние до фронтальной стены и порой делает невозможным установку 3D стенда.

Новинка компании Технокар - Техно Вектор 6 призвана убрать эти ограничения и позволить владельцам даже небольшим помещений использовать технологию 3D!

Принцип работы

В поле зрения камеры одновременно попадают измерительные мишени, расположенные на передних колесах автомобиля, и референсные мишени. Производится определение координат положения камер и мишеней в пространстве, на основании этих данных производится расчет углов установки колес.

Т.к. вся измерительная система вписывается в размеры подъемника и поднимается, и опускается вместе с автомобилем, то регулировку можно производить на любой высоте, а колонны подъемника не перекрывают поле зрения камер.

Установка стенда

Установка стенда Техно Вектор 6 не требует монтажных работ. Стенд не привязан к определенному подъемнику или рабочему месту, достаточно перенести вал с референсными мишенями, измерительные мишени и блок-камеры и стенд готов к работе на новом месте.

Компенсация биения дисков

Процедура "компенсация биения дисков" выполняется методом прокатывания автомобиля, достаточно прокатить автомобиль ~ на 40 см., и данная процедура будет выполнена.

Стенд Техно Вектор 6 может стать идеальным решением как для крупных станций обслуживания автомобилей, так и для небольших автосервисов, стремящихся даже в небольшом производственном помещении использовать современные стенды с технологией 3D.

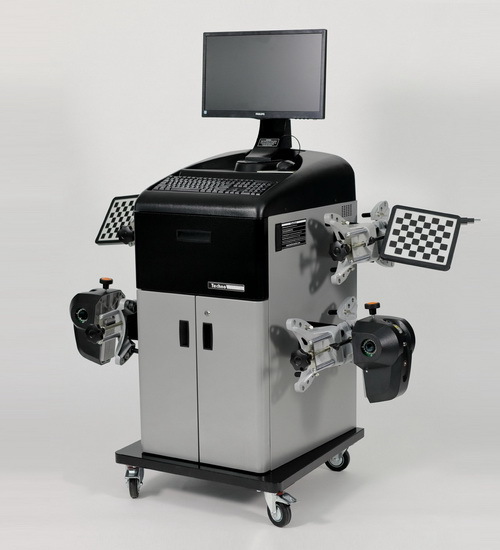

Стенд Техно вектора 6 содержат следующие основные элементы:

1. Компьютерная стойка:

• Эргономичная рабочая панель управления;

• Полноразмерная клавиатура;

• Беспроводной пульт управления;

• Современный, высокоскоростной процессор;

• Цветной широкоформатный монитор;

• Цветной струйный принтер;

• Программное обеспечение Техно Вектор с трехмерной визуализацией.

2. Самоцентрирующиеся колесные адаптеры.

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков

от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

3. Измерительные мишени.

Пассивные отражатели без содержания электронных элементов, состоящие из:

• Плоских мишеней с градиентным рисунком, покрытые защитным слоем;

• Прочного ударо-защищенного корпуса.

4. Вал с референсными мишенями.

Вал с пассивными отражателями без содержания электронных элементов, состоящие из:

• Вала для крепления мишеней;

• Плоских мишеней с градиентным рисунком покрытые защитным слоем;

• Прочного ударо-защищенного корпуса.

• Референсные мишени Техно Вектор 6 устанавливаются перед рабочим местом

5. Блок-камеры.

Видеокамеры высокого разрешения обеспечивают быстрое и надежное определение координат мишеней в пространстве и передачу информации в ПК по каналу Wi-Fi.

6. Программное обеспечение Вектор 3D:

• Операционная система - лицензионная Microsoft Windows.

• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

• Программное обеспечение включает расширенную систему управления отчетами.

7. Комплект поставки.
